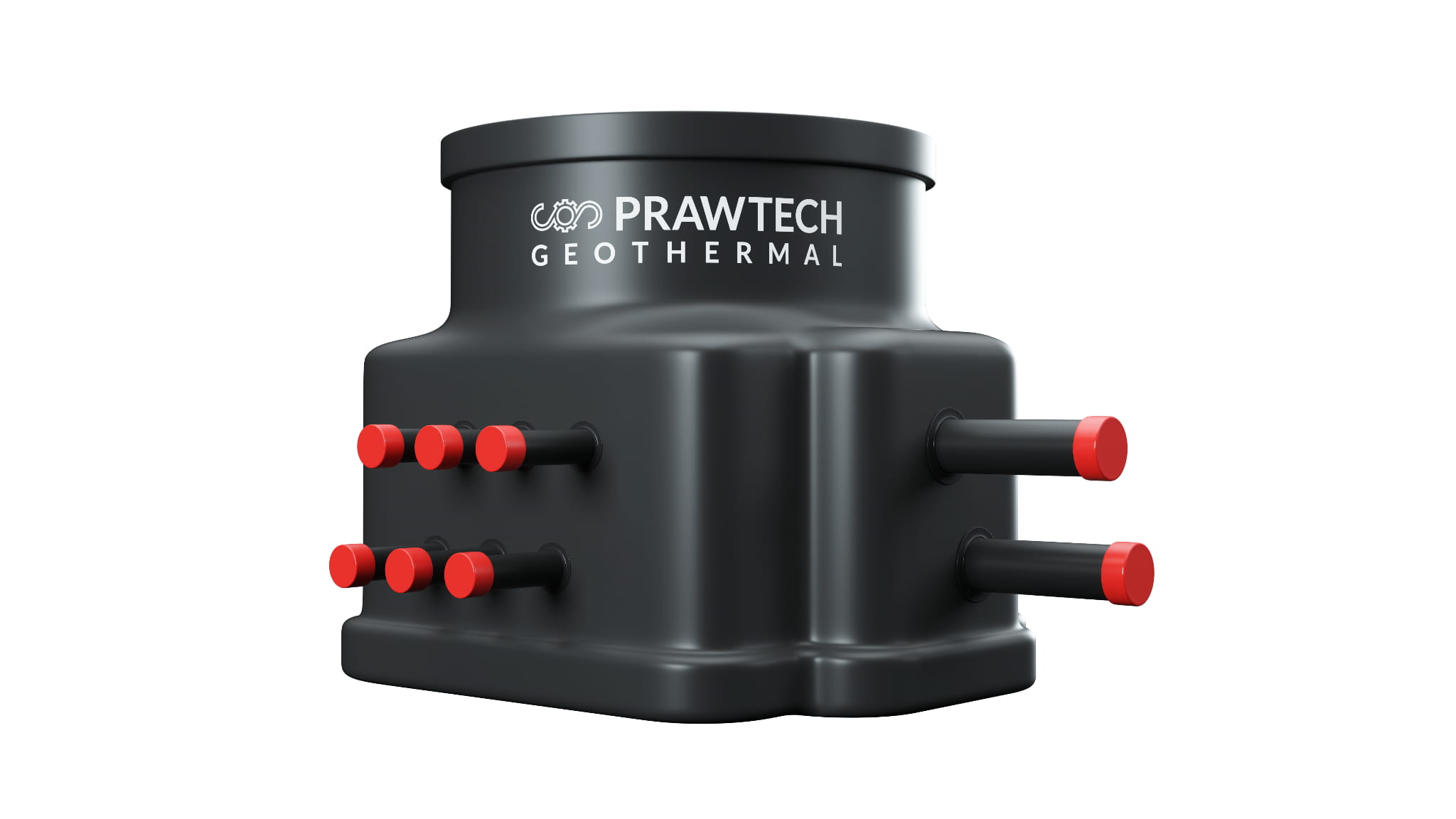

STUDNIA Z ROTOMETRAMI TERRA MINI PLUS 2 SEKCJE

Wszystkie studnie rozdzielaczowe PRAWTECH wyposażone są w standardzie w sekcje dolnego źródła o wymiarze 40mm. Średnica rur dobiegowych to 63 mm dla studni od 2-6 sekcji, 90mm dla studni w przedziale 2-14 sekcji oraz 110mm dla większych układów.

Studnie rozdzielaczowe PRAWTECH dostarczane są do klienta po pozytywnym przejściu prób ciśnienia i przepływu zgodnie z wewnątrzzakładową procedurą kontroli jakości.

Rozdzielacz hydrauliczny dolnego źródła ciepła Prawtech serii R zbudowany jest z dwóch belek kolektorowych wykonanych z materiału HDPE100/RC z odejściami (tzw. sekcjami dolnego źródła ciepła):

– Belka kolektorowa zasilająca wyposażona jest na każdej sekcji w mosiężne przepływomierze liniowe o zakresie 8-38 l/min. Rotametry umożliwiają regulację oraz odczyt przepływu oraz odcięcie danej sekcji instalacji geotermalnej poprzez zintegrowany w korpusie przepływomierza zawór kulowy.

– Belka kolektorowa powrotna wyposażona jest na każdej sekcji w kulowy zawór odcinający o wymiarze ¾” (komora MINI i OPTI) lub 1” w korpusie PRO. Belka umożliwia pełne odcięcie przepływu indywidualnie dla każdego obiegu dolnego źródła ciepła.

Ustawienie optymalnego i wymaganego przepływu należy dokonywać wyłącznie poprzez regulację rotametrami. Zawory służą do odcinania przepływu.

Każda z belek kolektorowych studni rozdzielaczowych TERRA wyposażona jest w sekcję zaworową odpowietrzającą/napełniającą typu GW o średnicy ¾” dla układów od 2 do 6 sekcji, oraz 1” dla większych układów. Sekcja ta pozwala skutecznie wypłukać, napełnić jak również odpowietrzyć układ dolnego źródła ciepła.

Zawory i przepływomierze zamontowane są w rozdzielaczu w sposób umożliwiający ich wymianę. Elementy mosiężne zintegrowano z tworzywową częścią układu przy użyciu połączeń rozłącznych, których rozkręcenie gwarantuje dostęp do czynności serwisowych takich jak wymiana elementu bądź jego przegląd.
